Что такое геонавигация в бурении

Группа компаний «Цифра» оказывает услугу по геологическому сопровождению бурения, что помогает разрабатывать месторождения быстрей, безопасней и эффективней. Комплексное геологическое сопровождение бурения отвечает стандартам лидеров в индустрии. Оно включает расположение скважины в целевом интервале, с улучшенными коллекторскими свойствами. Для геонавигации используется программное обеспечение, разработанное командой «Геонафт», входящей в группу компаний «Цифра». С помощью ПО «Геонафт» выполняют построение предбуровых моделей для сопровождения строительства скважин, контролируют ход буровых работ и выполняют анализ результатов бурения для актуализации геологической модели и подготовки лучших практик для последующих скважин. В комплексе «Геонафт» объединены инновационные технологии в геомеханике, петрофизике, геонавигации, облачных технологий и методов машинного обучения.

Что такое геонавигация

Это расположение скважины в процессе бурения с целью ее размещения в самом продуктивном интервале пласта-коллектора. Геонавигация (геологическое сопровождение бурения) осуществляется в режиме реального времени 24/7 с использованием специализированного программного обеспечения. Траекторию скважины корректируют, опираясь на данные каротажа в процессе бурения (MWD/LWD), а также описание шлама и показания газового каротажа Данные загружают в программный комплекс в реальном времени и обрабатывают инженерами, работающими в две 12-часовые смены. По результатам анализа инженер принимает решение о необходимости скорректировать траекторию скважины, для её расположения в наиболее продуктивной части пласта.

Для чего нужна геонавигация

Планирование и брение горизонтальных скважин не самая простая техническая задача. При ее решении неизбежны погрешности и допущения, которые могут стать критическими в процессе строительства скважины. Есть риск пробурить часть горизонтального ствола или горизонтальный ствол целиков вне коллектора.

В горизонтальной скважине глубиной порядка 3300 м общая погрешность может достигать нескольких метров по вертикали. Геонавигация в процессе бурения — это надежный способ минимизировать геологические риски и расположить скважину в наиболее продуктивном интервале.

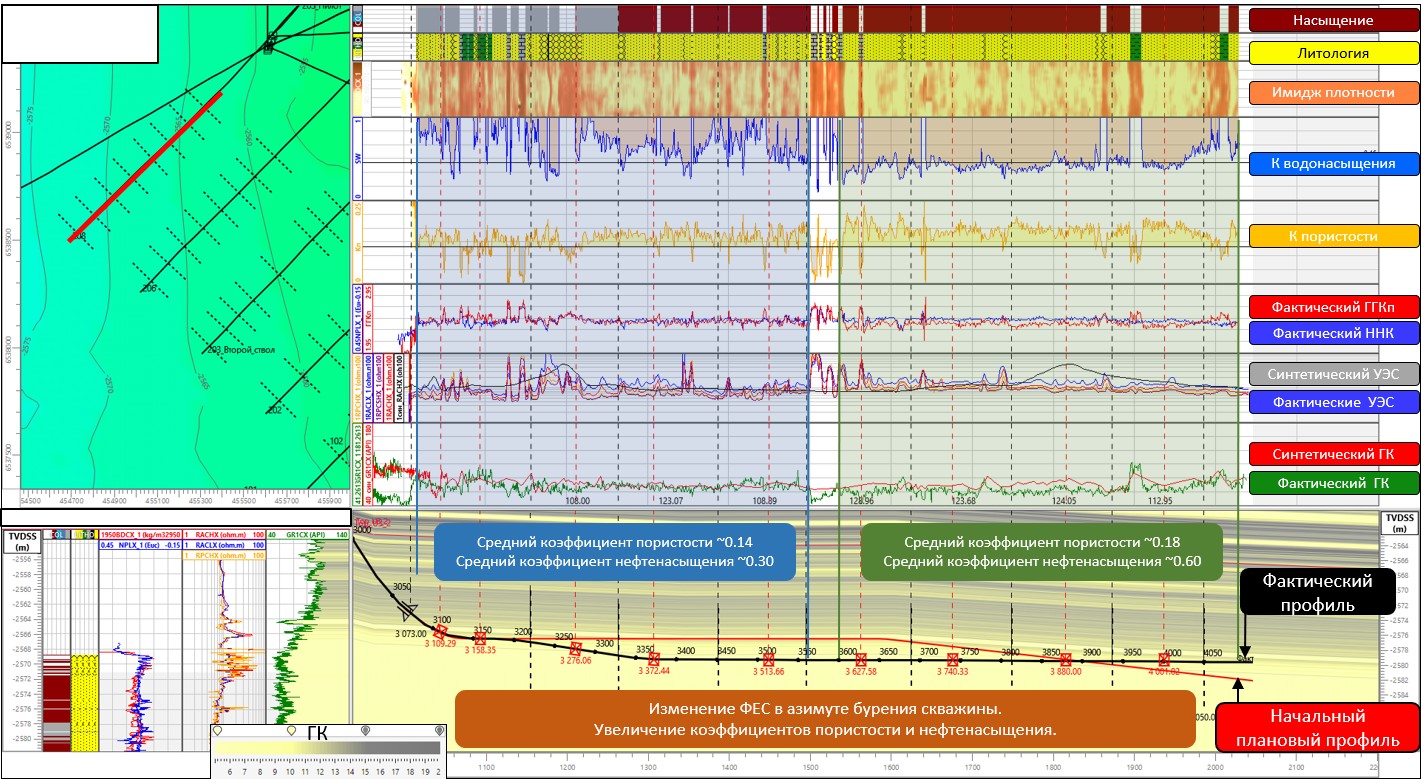

На рисунке видна плановая и реальная траектория скважинного ствола. Немного изменив угол его расположения, можно в разы увеличить проходку по коллектору.

Методы в геонавигации

1) Проводка скважины на основе кривых ГИС — сравниваются фактический каротаж с телеметрических приборов ГИС, и синтетическим каротажем — построенным на основе геологической модели и данных ГИС в ближайших скважинах.

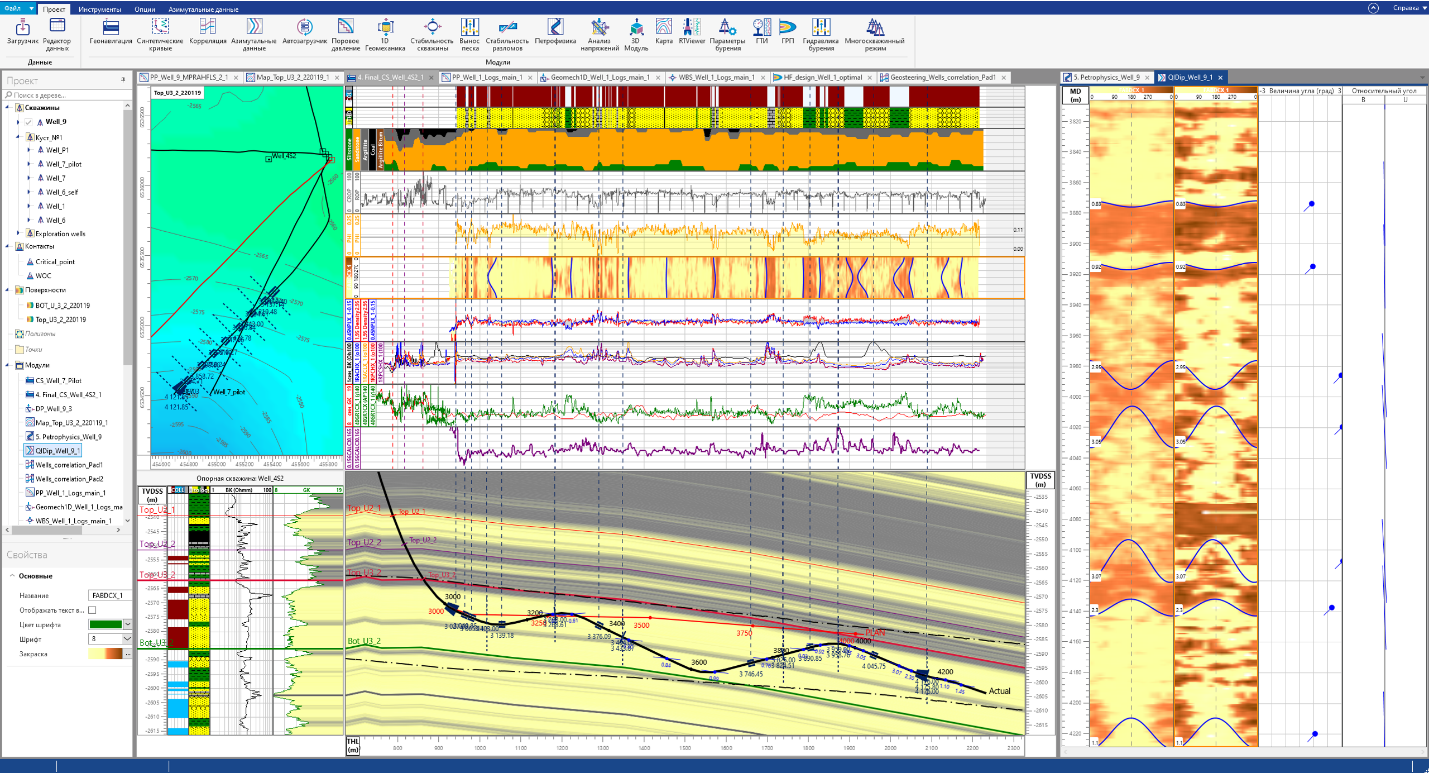

2) Проводка скважины с применением азимутальных каротажей и скважинных имиджей — анализ углов падения структуры пласта на основе скважинных имиджей — развертки стенки скважины. Наиболее распространенные и доступные азимутальные данные — это гамма-каротаж и плотностной.

Геонавигация с использованием имиджей является независимым методом определения углов падения структуры.

Использование специализированного программного комплекса для сопровождения строительства скважин, помогает значительно сократить риски, повысить продуктивность и ускорить бурение минимум на 50%. Если вы заинтересованы в рациональном процессе строительства скважин для вашего предприятия, обращайтесь за консультацией по системе «Геонафт»: info@zyfra.com.

Сайт geonaft.ai
